擺式剪板機剪板機類
1)為客戶提供更優的性價比解決方案。
2)采用整體焊接機架結構，機床剛性好。
3)機架采用大型數控鏜銑床整體加工，保證剪切精度和質量。
4)刃口間隙調整迅速方便、準確。
5)剪切行程的可無級調節，以提高剪切效率。
6)采用氮?dú)飧谆爻?，工作平穩可靠。

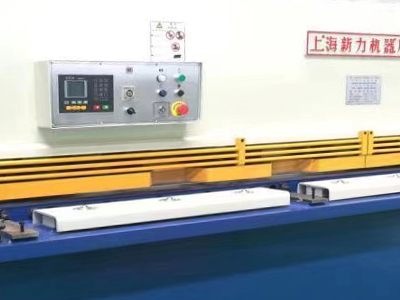

7)采用剪板機專用數控系統，精度高，操作方便。
8)后擋料采用滾珠絲桿、直線導軌結構，伺服電機驅動，定位準確、可靠。
9)球形滾珠托料臺，方便用戶進料剪切。
10)前托料桿設有前定位刻度尺，機械擋塊定位，適應用戶不同的操作要求。
11)設有燈光照明，便于劃線剪切。
12)可選配氣動后托料。
服務熱線021-58811575
立即聯系
細節

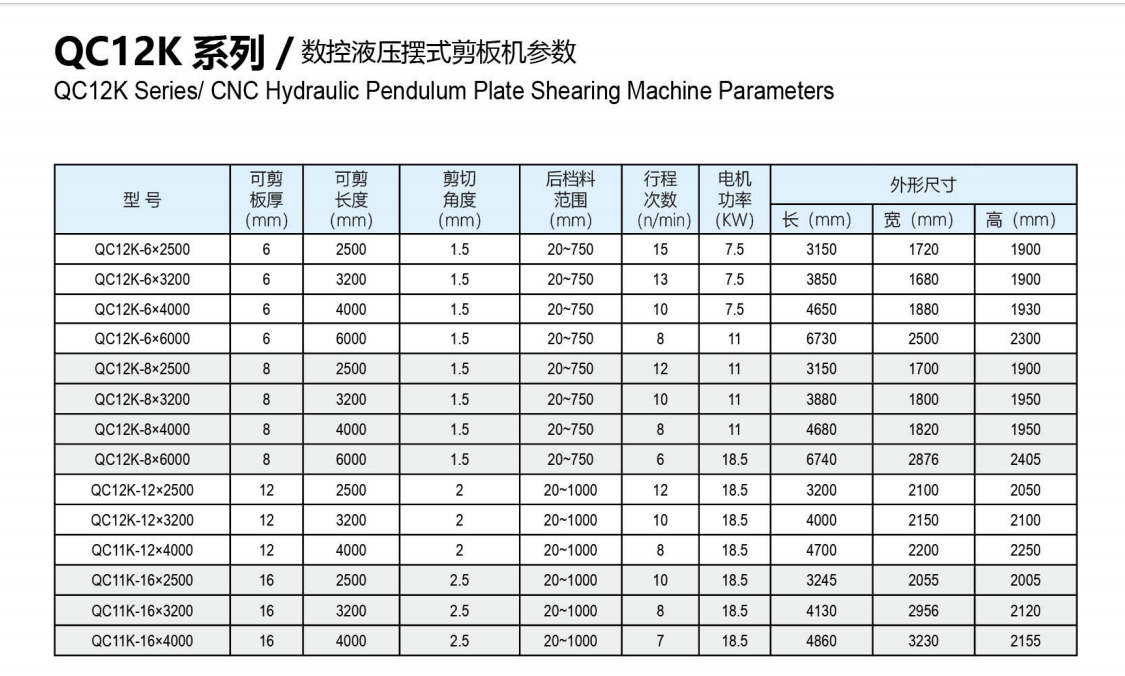

參數

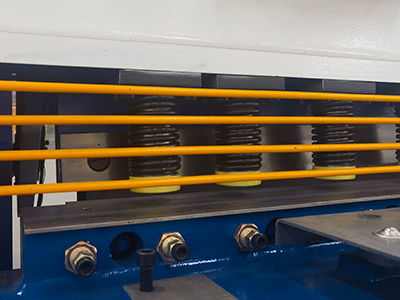

| ●壓料缸下端配有特殊材質墊片，以避免在鋁合金或其他敏感材料上留下印痕 ●壓料力的大小隨被剪板料厚度的變化而相應的變化。 采用優質合金工具鋼材料6CrW2SI（標配）剪切普通碳鋼板 ●可選配材料為Cr12MoV，剪切不銹鋼板 ●上刀片為平行四邊形，下刀片為矩形的分段刀片 |
|

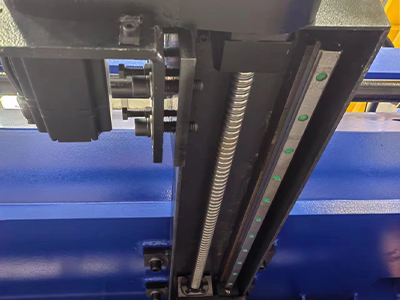

| 后擋料部分 ●后擋料裝置安裝于上刀架上，隨上刀架作上下擺動。 ●后擋料板由伺服電機驅動圓弧齒同步帶，直線導軌導向絲桿傳動。 |

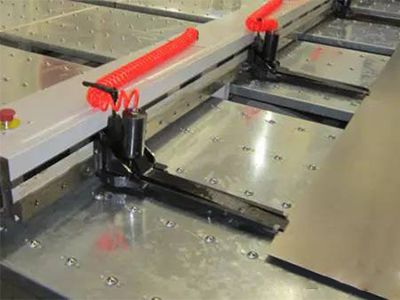

| 前工作臺部分 工作臺面設有萬向滾球，可降低摩擦阻力和減少工件表面的劃傷。 前防護欄符合安全規范，保護操作者人身安全；巧妙設計。 左托料架上設有滑動擋塊、標尺和側邊定位擋板，滿足客戶前定位剪板的需求。 |
|

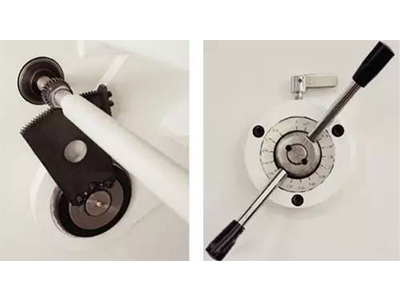

| 刀片間隙調整 擺剪的間隙調整通過手動方式操作手柄旋轉，通過小齒輪的轉動，帶動偏心套上扇形齒輪擺動，對刀架上的上刀片與下刀片之間的間隙進行手動微調，滿足剪切不同厚度板材時所需的間隙值 |

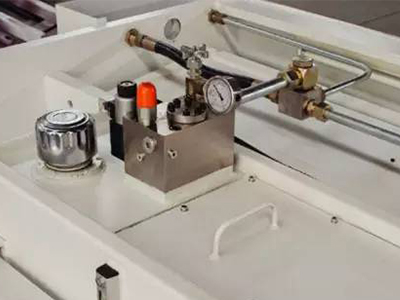

| 集成液壓系統 國內擺剪專用的液壓閥系統 |
|

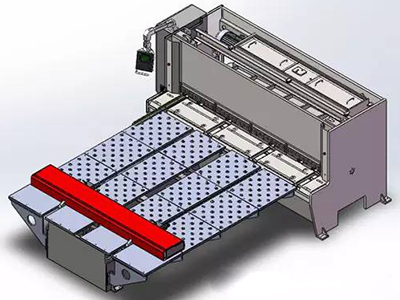

| 數控前送料裝置 數控前送料裝于剪板機前方，送料臺上裝有輸送球，減少了送料阻力，避免了工件表面劃傷； |
| 板料放在送料臺上，由氣動夾鉗夾住板料，按編程設定值自動送料、自動定位，并與剪板機刀架運動協調，進行單次和連續自動剪切，大大提高剪切精度，減輕勞動強度。 采用氣動式長夾鉗，工作效率高，工作死區??； |
|
